无刷直流电机驱动解决方案

作者:管理员    发布于:2015-01-16 01:23:25    文字:【】【】【

方案简介

无刷直流电机(Brushless Direct Current Motor, BLDCM)和有刷直流电机相比,以电子换向器取代了机械换向器,既具有有刷直流电机良好的调速性能,又有交流电机的结构简单、无换向火花、运行可靠和易于维护等优点。

原理概述

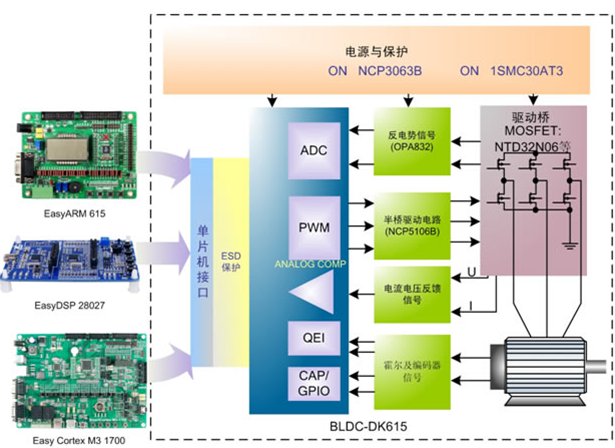

 BLDC-DK615 是一款无刷直流电机驱动的评估板,同时支持有感驱动和无感驱动,配合EasyARM615、EasyDSP28027、SmartCortex M3-1700等单片机开发板使用。完善的工业级设计,包括:静电、浪涌、群脉冲、辐射传导等安全防护。BLDC-DK615由单片机的PWM、ADC、GPIO以及QEI等模块控制。PWM控制三相桥电路,实现电机绕组换向;GPIO读取电机的霍尔传感器的编码,判断电机转子的位置;ADC检测电机的反电势,用于无感驱动时判断电机转子的位置。无刷直流电机驱动解决方案

方案优势

支持有位置传感器和无位置传感器两种驱动方式;

基于TI、ON和NXP等器件的一体化、高性价比的解决方案;

完善的工业级设计,静电、浪涌、群脉冲、辐射传导等全方位的安全防护;

程序清晰易懂,容易产品化;

配套的《无刷直流电机的原理与驱动》一书,结合本驱动板,深入浅出、图文并茂地介绍无刷直流电机的驱动原理、电路设计、软件编写等等。计的理想选择。

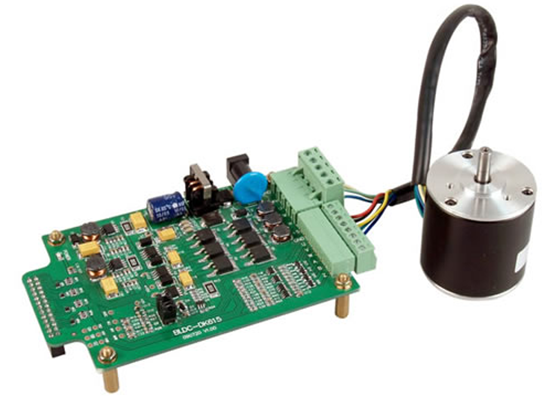

实物图片

无刷直流电机驱动解决方案

                            应用领域

无刷直流电机驱动解决方案

无刷直流电机驱动解决方案
